A nagyfeszültségű perselyről

A magas - A feszültségű persely egy olyan eszközre utal, amely lehetővé teszi egy vagy több vezető számára, hogy áthaladjon olyan partíciókon, mint például a falak vagy a dobozok szigeteléshez és támogatáshoz, és ez egy fontos eszköz az energiarendszerekben. A gyártás, a szállítás és a karbantartás folyamatában a magas - feszültség perselyeknek különféle okok miatt lehetnek látens hibák; A hosszú - Fokozatosan is lesznek hibák.

A magas - feszültségű perselyeket elsősorban a bejövő és kimenő tápegységvonások, például a transzformátorok, reaktorok és megszakítók, valamint a falakon áthaladó nagy - feszültség áramkörök talajszigetelésére használják. Három típusú nagyfeszültségű persely van: egy dielektromos persely, kompozit dielektromos persely és kapacitív persely. A kapacitív persely fő szigetelése egy koaxiális hengeres sorozatú kondenzátor bankból áll, amelyet kanyargós, rétegelt szigetelő anyagok és fóliametési fém -elektródok képeznek, váltakozva a vezetőképes rúdon. Különböző szigetelő anyagok szerint gumikos papírra és olajozott papírkapacitív perselyre oszlik. 110 kV és feletti transzformátor magas - A feszültség perselyek általában olaj -papírkondenzátortípus; Huzalozási csatlakozókból, olajtároló szekrényből, felső porcelán hüvelyből, alsó porcelán hüvelyből, kondenzátormagból, vezető rúdból, szigetelő olajból, karimából és nyomásgömbből áll.

A magas - feszültség persely működése során a fő szigetelésnek ellenállnia kell a nagyfeszültségnek, és a vezetőképes résznek nagy áramot kell viselnie. A fő hibák a belső és külső elektromos csatlakozók rossz összeköttetése, a persely szigetelés romlása, az olajhiány a perselyben, a kondenzátor magjának részleges kisülése és a végső képernyő kiürítése a földre stb.

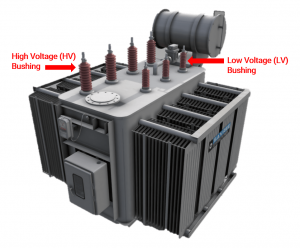

A transzformátor persely egy kimeneti eszköz, amely a transzformátor magas - feszültséghuzalát vezeti az olajtartály külső oldalára, és vezetőképes alkatrész -tartóként és talajszigetelésként szolgál. A transzformátor működése során a terhelési áram hosszú ideig áthalad, és a rövid - áramkör áthalad, amikor rövidzárlat történik a transzformátoron kívül.

Ezért a transzformátor perselynek a következő követelményei vannak:

Meghatározott elektromos szilárdsággal és elegendő mechanikai szilárdsággal kell rendelkeznie;

Jó hőstabilitással kell rendelkeznie, és képesnek kell lennie arra, hogy a pillanatnyi túlmelegedés ellenálljon, ha rövid - kicsi alakú, kicsi tömegű és jó a tömítést.

Osztályozás

Magas - A feszültségű perselyeket olajra lehet osztani - Töltött perselyekre és kapacitív perselyekre.

A kábelpapírAz olajban - A töltött persely hasonló a kapacitív persely kiegyenlítő lemezéhez. A kondenzátor magja a kapacitív perselyben koaxiális hengeres kondenzátorok sorozata, és az olajban töltött perselyben a szigetelő papír dielektromos állandója magasabb, mint az olajé, ami csökkentheti az ottani mező szilárdságát.

Olaj - A kitöltött perselyeket egyetlen olajrésre és több - olajrés perselyre lehet osztani, és a kapacitív perselyek oszlanak gumi és olajozott papírperselyekre.

Az ujjakat akkor használják, amikor az áram - A vezetőknek a fémházakon vagy a falakon át kell menniük különböző potenciálokon. Ennek az alkalmazandó alkalom szerint a perselyeket transzformátor perselyekre, kapcsolókra vagy kombinált elektromos készülékekre és fali perselyekre lehet felosztani. Ehhez a „dugó - be” elektróda elrendezéséhez az elektromos mező nagyon koncentrált a külső elektród szélén (például a persely középső karimáján), ahol a kisülés gyakran elindul.

A ház használata és jellemzői

Magas - A feszültségű perselyeket használják a magas - feszültségű vezetékekhez, hogy a szigeteléshez és a támasztékhoz különböző potenciálokkal (például falakkal és fém burkolatokkal) áthaladjanak. Mivel az elektromos mező egyenetlen eloszlása ​​a perselyben, különösen a középső karima szélén található koncentrált elektromos mező, könnyű a felszíni csúszás kiürülését. A nagyobb feszültségszintű persely belső szigetelési szerkezete összetettebb, gyakran kombinált szigetelő anyagok felhasználásával, és vannak olyan problémák, mint például a részleges kisülés. Ezért meg kell erősíteni a ház tesztjét és ellenőrzését.
